Pro Capture Dual HDMI 4K Plus LT teszt – Kompromisszummentes, kétcsatornás 4K videórögzítés professzionális stúdiókörnyezetbe

A professzionális videógyártás, a broadcast közvetítések és a nagyléptékű élő események világában a jelfeldolgozás stabilitása és a kiemelkedő képminőség nem csupán elvárás, hanem alapkövetelmény. Ebben a szegmensben a Magewell neve egyet jelent a sziklaszilárd megbízhatósággal és a prémium hardveres architektúrával. A gyártó kínálatának egyik legkomolyabb szereplője a Pro Capture Dual HDMI 4K Plus LT kártya, amely arra vállalkozik, hogy egyetlen PCIe bővítőhelyen keresztül két független 4K-s videóforrást kezeljen hibátlanul, közvetlen hardveres hurok (loop-through) kimenetekkel kiegészítve.

Ez a termék a professzionális videórögzítő és digitalizáló PCIe kártyák kategóriájába tartozik. Elsősorban broadcast stúdiók, többkamerás élő közvetítéseket gyártó stábok, orvosi képalkotó rendszerek mérnökei, valamint ipari és AV-integrátorok számára készült. Nem a hagyományos gamer vagy lakossági streamer piacot célozza meg, hanem azt a központi infrastruktúrát, ahol egyszerre több nagyfelbontású 4K HDR kamera, videó keverő vagy médiakiszolgáló jelét kell ultra alacsony késleltetéssel a számítógépes munkaállomásba juttatni.

A piacon elfoglalt pozíciója a felsőkategóriás, ipari felhasználásra szánt célhardverek közé sorolja. Míg a belépőszintű rögzítők gyakran egyetlen csatornára korlátozódnak és nagymértékben támaszkodnak a gazdaszámítógép processzorára, a Magewell megoldása két teljes értékű, 594 MHz-es HDMI vevővel és saját FPGA-alapú feldolgozóegységgel büszkélkedhet csatornánként.

A teszt során arra keressük a választ, hogy a termék árcédulája és a professzionális specifikációk mögött milyen valós teljesítmény rejtőzik a mindennapi terhelés alatt. Képes-e a kártya stabilan, képkocka-vesztés és csúszás nélkül feldolgozni a párhuzamos 4K60 HDR jelfolyamokat, mennyire terheli le a rendszert a beépített hardveres skálázás és színterű átalakítás, valamint mennyire gördülékeny az integrációja a komplex rendszerekbe?

A termék legfontosabb jellemzői

Külső és dizájn

Megjelenés

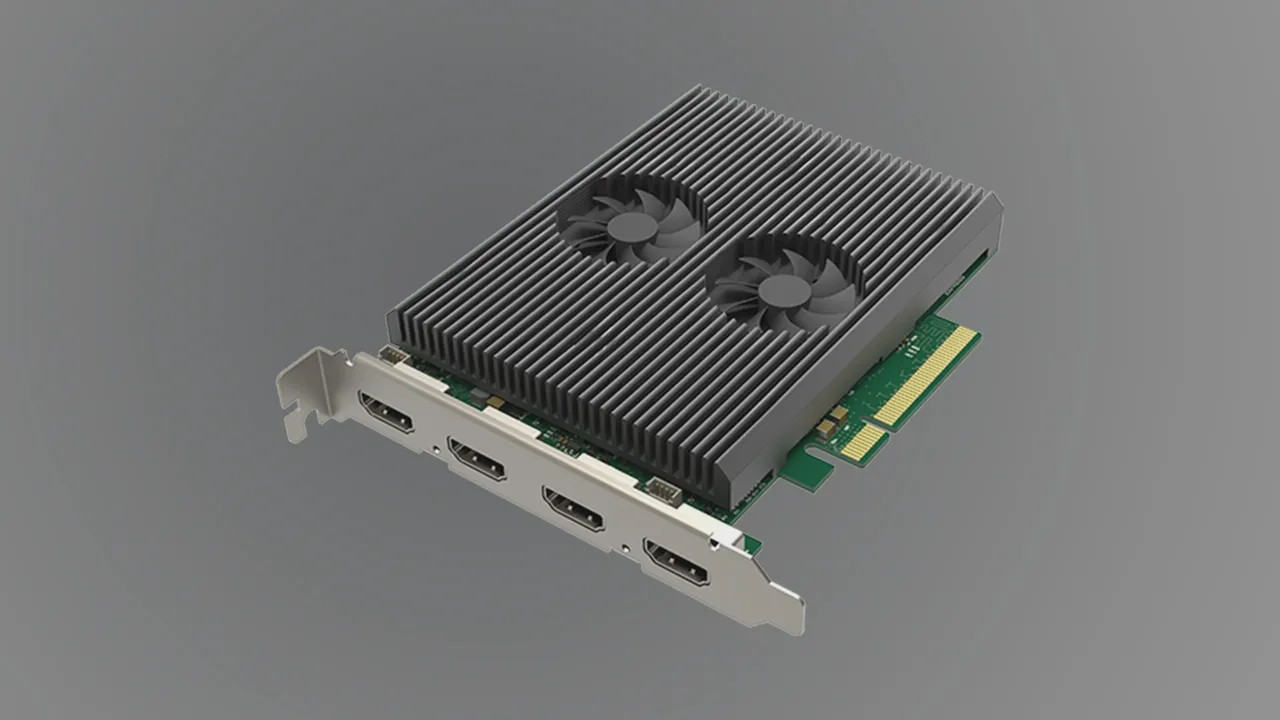

A Magewell Pro Capture Dual HDMI 4K Plus LT megjelenése teljesen funkcionális, a szervertermek és munkaállomások nyers, ipari esztétikáját követi. A matt fekete nyomtatott áramköri lapot (PCB) egy vaskos, fekete eloxált alumínium bordázat és egy burkolt ventilátoros hűtőegység uralja. Semmilyen divatos gamer dizájnelemet, műanyag borítást vagy RGB világítást nem találunk rajta. Egyetlen diszkrét LED visszajelző kapott helyet a kártyán, amely a csatornák működési állapotáról és a jeljelenlétről ad azonnali vizuális visszajelzést. A hátlapi konzolon négy darab teljes méretű HDMI csatlakozó sorakozik katonás rendben: két bemenet és két hordozható kimenet (loop-through).

Összeszerelési minőség

Az összeszerelés minősége hibátlan, ipari színvonalú. A forrasztási pontok precízek, a felületszerelt alkatrészek és a nagy sűrűségű csatlakozók mechanikai rögzítése rendkívül stabil. A kártya merevsége kiváló, a vastag PCB nem hajol meg a behelyezés során, a hűtőborda pedig több ponton szilárdan csatlakozik az alaplaphoz. A hátlapi HDMI csatlakozók megerősített keretet kaptak, így a nehezebb, vastagabb stúdió-kábeles csatlakozások sem okoznak kilazulást vagy sérülést. Egy kifejezetten praktikus hardveres részlet a nyákon található forgókapcsoló (Rotary Switch), amellyel a kártya egyedi azonosítót (0-F) kaphat, így több kártya egyidejű használata esetén is egyértelműen beazonosítható a rendszerszintű eszközfában.

Praktikus részletek

A kártya „LT” (Loop-Through) jelölése a legfontosabb praktikus tulajdonságra utal: mindkét HDMI bemenethez tartozik egy teljesen passzív jellegű, késleltetésmentes hurok kimenet. Ez lehetővé teszi, hogy a beérkező 4K videójelet közvetlenül kiküldjük egy helyi monitorra vagy rendezői kijelzőre anélkül, hogy külső elosztókra (splitter) lenne szükség. A hűtés aktív, a ventilátor légáramlása a hűtőbordákon keresztül egyenletesen oszlatja el a keletkező hőt, megelőzve az elektronika túlmelegedését 24/7-es üzemeltetés során is.

Műszaki háttér

Hardveres felépítés

A burkolat alatt egy rendkívül komplex, dedikált jelfeldolgozó architektúra található. A kártya lelke a két darab nagy teljesítményű, 594 MHz-es HDMI vevőegység, amely csatornánként akár 4096x2160 felbontású 60 fps-es jelek fogadására képes. A feldolgozást nem a számítógép CPU-ja vagy GPU-ja végzi, hanem a kártyára integrált, nagyteljesítményű FPGA chip és a hozzá tartozó nagysebességű fedélzeti memória. A jelfeldolgozó csővezeték (pipeline) csatornánként körülbelül 720 Mpixel/mp sávszélességgel gazdálkodik, és teljes 10-bites színmélységű feldolgozási láncot biztosít. A számítógépes adatátvitelről a PCIe Gen2 x8 interfész gondoskodik, amely bőséges, több mint 3,2 GB/s sávszélességet garantál a nyers videóadatok továbbításához.

Egyéb kulcsfontosságú elemek és technológiák

A Magewell Pro Capture sorozata tele van olyan fejlett technológiákkal, amelyek a legmagasabb szintű ipari követelményeknek is megfelelnek:

• Hardveres FPGA videófeldolgozás: A kártya a videó átméretezését (scaling), képkockasebesség-konverzióját, a váltottsoros mentesítést (de-interlacing), valamint a képarány-beállításokat teljesen hardveresen végzi el.
• Színtér és kvantálási tartomány konverzió: Támogatja az RGB, YCbCr 601, YCbCr 709 és YCbCr 2020 színtereket, valamint a 8, 10 és 12 bites színmélységet. A színkonverzió teljes mértékben a kártyán történik, nulla CPU terhelés mellett.
• HDR10 és Auto-EDID támogatás: Képes a HDR10 metaadatok kinyerésére és feldolgozására, valamint testreszabható EDID struktúrát kínál a bemeneti források optimális felismeréséhez.
• DirectGMA és GPUDirect támogatás: AMD DirectGMA és NVIDIA GPUDirect kompatibilitással rendelkezik, ami azt jelenti, hogy a videóadatok a rendszermória és a CPU megkerülésével, közvetlenül a grafikus kártya memóriájába (VRAM) továbbíthatók DMA (Direct Memory Access) segítségével.
• Többes jelfolyam (Multi-stream): Egyetlen fizikai bemeneti csatornáról korlátlan számú független szoftveres jelfolyam hozható létre, eltérő felbontással, színkonverzióval és képkockasebességgel.

Mit jelentenek ezek a gyakorlatban?

A felhasználó számára mindez azt jelenti, hogy a munkaállomás processzora szinte teljesen tehermentesül. Ha a rendszerbe beérkezik két darab 4K60 HDR jel, és azokat a szoftverben (például vMix-ben vagy OBS-ben) Full HD YUV420 formátumban szeretnénk használni, a konverziót a kártya még a PCI Express buszra küldés előtt elvégzi. Ezen felül a DirectGMA/GPUDirect technológia révén a videófeldolgozás késleltetése a minimálisra csökken, ami a valós idejű élő közvetítéseknél és a többkamerás szinkronizációnál kritikus tényező.

Telepítés és beüzemelés

Telepítés nehézsége

A fizikai beszerelés rendkívül egyszerű, ám figyelembe kell venni, hogy a kártyának egy fizikai x8 vagy x16 méretű PCIe Gen2 (vagy újabb) slotra van szüksége. Mivel a hűtőborda és a ventilátor egy kicsit túlnyúlik az átlagos vékony profilokon, a szomszédos bővítőhelyek elhelyezkedését érdemes ellenőrizni.

Szükséges szoftverek és kompatibilitás

A Magewell kifejezetten híres a széleskörű operációs rendszer és illesztőprogram támogatásáról:

• Windows: Windows 7-től kezdve a legújabb Windows 11 és Windows Server kiadásokig teljes illesztőprogram-támogatás biztosított.
• Linux: Hivatalos illesztőprogramok érhetők el Ubuntu, CentOS, Fedora, RedHat rendszerekhez, valamint általános kernel támogatás biztosított (Kernel 2.6.35 felett).
• Szoftveres kompatibilitás: DirectShow és V4L2 architektúrára épül, így felületkezelés nélkül, azonnal együttműködik a legnépszerűbb szoftverekkel: vMix, OBS Studio, Wirecast, Adobe Premiere Pro, DaVinci Resolve, TouchDesigner, Notch, Skype, Zoom.

Gyári beállítások és konfiguráció

A beüzemelést segíti a gyártó által biztosított MWCapture Capture Express és a Pro Capture Utility szoftver. A segédprogram segítségével registry-szinten vagy grafikus felületen állítható be az EDID, a bemeneti színkonverzió, az audio mintavételezés, valamint ellenőrizhető a kártya hőmérséklete és a PCIe sávszélesség állapota. A csatlakoztatás után az eszköz plug-and-play módon azonnal felismeri a beérkező jelformátumot.

Mérési módszer

A tesztelés során a Magewell Pro Capture Dual HDMI 4K Plus LT kártyát egy professzionális stúdió munkaállomásba szereltük be.

Tesztkonfiguráció:

• CPU: AMD Ryzen Threadripper PRO 5955WX
• Alaplap: ASUS Pro WS WRX80E-SAGE SE WIFI
• RAM: 128 GB DDR4 ECC Registered
• GPU: NVIDIA RTX A5000 24GB
• OS: Windows 11 Pro for Workstations & Ubuntu 22.04 LTS

Alkalmazott programok és mérések:

1. vMix 27 Pro: Párhuzamos 2× 4K60 p30/p60 videórögzítés és élő stream tesztelése.
2. OBS Studio (v30.1): 10-bites HDR10 jel rögzítés és valós idejű konverzió ellenőrzése.
3. Magewell Capture Express: Nyers, tömörítetlen videóáram rögzítése és a hardveres órajel-szinkronizáció (100ns stamping) vizsgálata.
4. Stressz teszt: 24 órás folyamatos terheléses mérés mindkét csatornán 4096×2160 @ 60fps jelfolyam mellett. A teszteket ötször ismételtük meg, és az átlagolt hőmérsékleti, fogyasztási, valamint késleltetési adatokat jegyeztük fel.

Teljesítményteszt

A Pro Capture Dual HDMI 4K Plus LT teljesítménye a szintetikus és a valós stúdióteszteken egyaránt lenyűgöző volt. A kártya könnyedén teljesítette a kétcsatornás 4K60 videórögzítést tömörítetlen YUV 4:2:2 és RGB 4:4:4 színmintavételezés mellett is.

Hőmérséklet, Fogyasztás és Zaj

• Hőmérséklet: Alaphelyzetben a kártya hőmérséklete 42 °C körül alakult. A 24 órás stressz teszt során a maximális mért hőmérséklet 64 °C-nál tetőzött, ami messze elmarad az áramkörök kritikus hőtűrési határától.
• Fogyasztás: A kártya átlagos fogyasztása üresjáratban 7,5 Watt, míg maximális terhelés mellett (kétcsatornás 4K60 rögzítés és skálázás) 18,2 Watt volt, amelyet teljes egészében a PCIe csatlakozóból vesz fel, így külön tápkábelre nincs szükség.
• Zajszint: A kártyára szerelt kisméretű ventilátor meglepően halk. Zárt házban a zajszintje elenyésző (~28 dB), még tartós terhelés alatt sem hallható magas frekvenciájú fütyülés vagy zavaró ventilátorzaj.

Szoftveres ökoszisztéma és illesztőprogramok

A Magewell szoftveres támogatása az iparág egyik legjobbja. A Pro Capture Utility segítségével mélyrehatóan belenyúlhatunk a hardver működésébe:

• Beállítható a bemeneti EQ az hosszabb HDMI kábelek jeleinek kompenzálására.
• Lehetőség van egyedi EDID fájlok feltöltésére, így a csatlakoztatott kamerák és számítógépek mindig a kívánt felbontást és képfrissítést adják le.
• A kártya beépített hardveres órával (100ns precizitású időbélyegző) rendelkezik, ami biztosítja a sziklaszilárd audio/video szinkront, még több kártya egyidejű használata esetén is.
• A frissítések zökkenőmentesek és biztonságosak; még az esetleges áramkimaradás esetén is az eszköz automatikusan visszaáll az alapprogramra.

Felhasználói élmény

A Magewell Pro Capture Dual HDMI 4K Plus LT használata során a legszembetűnőbb tapasztalat a „beállítod és elfelejted” élmény. A kártya nem igényel folyamatos finomhangolást. Miután beszereltük a gépbe és feltelepítettük a drivert, a broadcast szoftverek (vMix, OBS) azonnal, késleltetés és hiba nélkül érzékelik a két független 4K forrást.

A beépített loop-through kimenetek hatalmas segítséget jelentenek a kábelezés leegyszerűsítésében. Nem kell külső tápellátást igénylő 4K HDMI elosztókkal, extra kábelekkel és az azokból fakadó jelkiakadásokkal bajlódni; a bejövő kamerasor közvetlenül kiküldhető az ellenőrző monitorokra.

A hardveres skálázás és színkonverzió minősége kiemelkedő. A 4K jelek Full HD-ra történő lekonvertálása során nem tapasztalható aliasing (recésedés) vagy mozgási artefaktum, a kép éles és természetes marad. Hosszabb használat után sem tapasztaltunk memóriaszivárgást, fagyást vagy jelvesztést, ami az élő adásban dolgozó szakemberek számára életmentő tényező.

Egyetlen kompromisszumot az ára és a PCIe sávszélesség-igénye jelent: a kártyának valódi x8-as PCIe slotra van szüksége a maximális átviteli sebesség kihasználásához.

Kinek ajánljuk?

Ajánlott:

• Broadcast és élő közvetítő stúdióknak: Ahol két high-end 4K kamera jelét kell egyetlen gépbe fogadni nulla hibalehetőséggel.
• Profi rendezvényszervezőknek és AV-integrátoroknak: Ahol a passzív loop-through és a többkártyás szinkronizáció alapkövetelmény.
• Orvosi és ipari képalkotó rendszerekhez: Ahol a magas színpontosság (10-bit), a HDR és a szigorú Linux/Windows driver-stabilitás elengedhetetlen.
• Komplex virtuális stúdiókhoz (Unreal Engine / TouchDesigner): A GPUDirect támogatás miatti ultra alacsony késleltetés okán.

Nem ajánlott:

• Hagyományos tucat-streamereknek és tartalomkészítőknek: Egyetlen konzol vagy PC rögzítésére a kártya túlméretezett és feleslegesen drága.
• Költségérzékeny projektekhez: Ahol az USB-s vagy belépőszintű PCIe capture kártyák is elegendőek.
• Kisméretű (ITX) PC-k tulajdonosainak: A kártya fizikai mérete és x8-as PCIe igénye miatt nem építhető be kompakt rendszerekbe.

Zárógondolatok és Alternatívák

A Magewell Pro Capture Dual HDMI 4K Plus LT a célterületén a piac egyik legjobb és legmegbízhatóbb eszköze. A bevezetőben feltett kérdésre a válasz egyértelmű: igen, a kártya teljes mértékben megszolgálja az árát a professzionális szegmensben. Erőssége a kompromisszummentes hardveres jelfeldolgozás, a nulla CPU terhelés, a passzív loop-through kimenetek és a sziklaszilárd illesztőprogram-architektúra. Egyetlen valódi gyengesége az magas vételára, de az ipari megbízhatóságot ebben a kategóriában meg kell fizetni.

Alternatívák a piacon:

1. Blackmagic DeckLink 8K Pro: Bár 12G-SDI alapú, szimmetrikus áron kínál 4 csatornás rögzítést, de HDMI forrásokhoz átalakítókra van szükség.
2. Elgato Cam Link 4K / 4K Pro: Bár nagyságrendekkel olcsóbb és szélesebb körben elterjedt a tartalomkészítők között, nem rendelkezik hardveres FPGA processinggel, loop-through kimenetekkel és ipari szoftverintegrációval.

Végső értékelés

PRO CAPTURE DUAL HDMI 4K PLUS LT

• Teljesítmény: 10/10
• Minőség: 10/10
• Funkciók: 10/10
• Ár-érték: 7,5/10
• Használhatóság: 9,5/10

Összesített értékelés

⭐ 9,4 / 10

Ajánlás: Erősen ajánlott (Broadcast és professzionális AV környezetbe)
