Az RME HDSPe MADI FX audio kártya átfogó műszaki és teljesítménybeli felülvizsgálata

Bevezetés és rendszermag-architektúra

Az RME HDSPe MADI FXa professzionális digitális audiointerfészek evolúciójának egyik legmeghatározóbb mérföldköve. A kártya kifejlesztésének elsődleges célja az volt, hogy a broadcast stúdiók, nagyszabású élőzenei produkciók és komplex utómunkálati stúdiók számára olyan PCI Express alapú rendszert biztosítson, amely példátlan csatornasűrűséget, hardveres FX-feldolgozást és extrém alacsony latenciát garantál anélkül, hogy túlterhelné a gazdaszámítógép központi feldolgozóegységét.

A kártya hardveres alapját az RME által kifejlesztett Hammerfall Pro Audio Core képezi. Ez a speciális architektúra egy x1 sávos PCI Express Revision 1.1 interfészen keresztül kommunikál a számítógéppel, amely 2,5 Gbps vonali sebességet és akár 500 MB/s teljes kétirányú (full-duplex) adatátviteli kapacitást tesz lehetővé. A korábbi generációs MADI kártyákhoz képest a HDSPe MADI FX háromszoros csatornaszámot dolgoz fel, miközben az átviteli hatékonyság optimalizálása révén valójában csökkenti a rendszerleterheltséget.

A kártya rendszerszintű hatékonyságának kulcsa az intelligens, dinamikus erőforrás-kezelési technológia. A hagyományos multi-channel audiointerfészek a PCIe buszon folyamatosan továbbítják az összes támogatott csatorna adatfolyamát, függetlenül attól, hogy az adott csatornákon folyik-e aktív hangrögzítés vagy lejátszás. Ezzel szemben az RME HDSPe MADI FX illesztőprogramja 8 csatornás csomagokra bontja az adatátvitelt. Amennyiben egy 8-as csatornacsoportban egyetlen csatorna sincs használatban a digitális audió munkamenetben (DAW), a kártya automatikusan deaktiválja az adott csomag PCIe buszon keresztüli átvitelét.Ez a megoldás drasztikusan csökkenti a memóriamásolási műveleteket és a CPU megszakítási igényét, így egy egyszerű sztereó lejátszás szinte pontosan ugyanannyi erőforrást igényel a rendszertől, mint egy standard kétcsatornás hangkártya.

Csatornakapacitás és fizikai csatlakozási mátrix

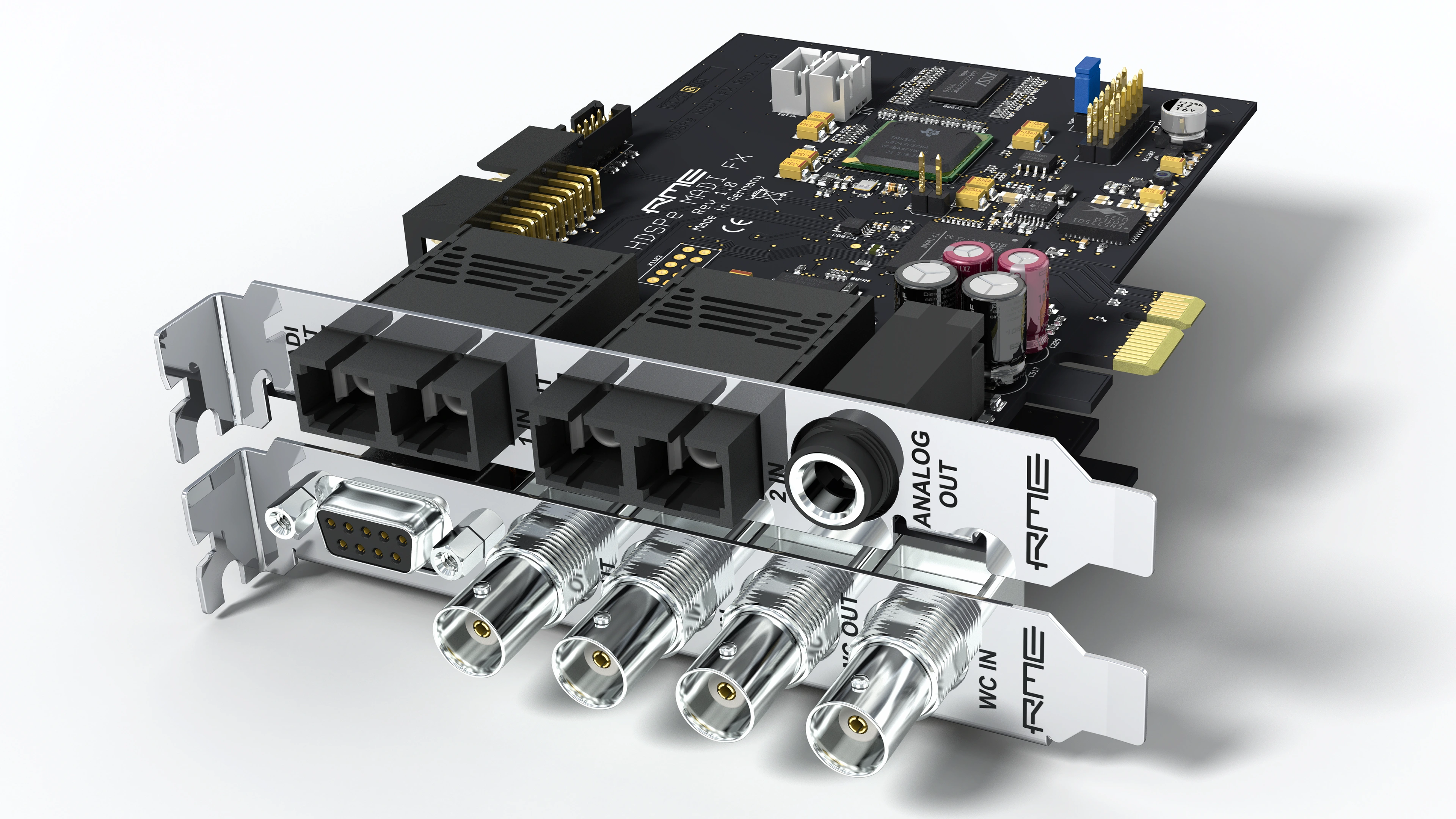

Az RME HDSPe MADI FX összesen 390 audio csatorna egyidejű kezelésére képes, amely 194 bemeneti és 196 kimeneti csatornából tevődik össze. A csatornakapacitás döntő többségét a három független MADI busz biztosítja. A kártya fizikai kiépítése két modulból áll: a fő PCIe kártyából és egy kiegészítő (daughter) kártyából, amely egy belső szalagkábellel csatlakozik a főegységhez, így nem igényel külön PCIe foglalatot az alaplapon, csupán egy szabad hátlapi helyet a számítógépházon.

A MADI protokoll felépítéséből adódóan a csatornaszám a mintavételezési frekvencia növelésével arányosan skálázódik vissza7. A kártya teljes mértékben támogatja a Single Speed (44.1 / 48 kHz), Double Speed (88.2 / 96 kHz) és Quad Speed (176.4 / 192 kHz) üzemmódokat.

A mintavételezési frekvencia növelése során a csatornák eloszlása a következők szerint alakul a MADI buszokon:

A kártya rendszere tovább bővíthető az opcionális Opto-X kiegészítő kártyával. Ez a modul felváltja a gyári koaxiális BNC MADI csatlakozót tartalmazó kiegészítő kártyát, és a harmadik MADI buszt is SC optikai csatlakozóvá alakítja. Ezáltal a kártya mindhárom MADI vonalon képes optikai alapon, akár 2 kilométeres kábelhosszig galvanikusan izolált átvitelt biztosítani, megszüntetve a földhurokból származó zajok kockázatát a nagyméretű stúdiókomplexumokban.

Signal Processing, TotalMix FX és DSP Architektúra

A HDSPe MADI FX központi szoftveres és hardveres vezérlőegysége a TotalMix FX nevű digitális keverő- és útvonalválasztó (routing) rendszer. A kártyán található nagy teljesítményű, 46 bites belső felbontású DSP chip elegendő kapacitást biztosít egy 4096 csatornás hardveres keverőmátrix hibátlan és akadásmentes működtetéséhez.

Minden egyes kimeneti csatorna saját, független 390 csatornás keverővel rendelkezik. Ez azt jelenti, hogy a kártya 196 kimeneti csatornájának mindegyikén teljesen egyedi alkeverék (submix) hozható létre a 194 bemeneti csatorna és a 196 DAW visszajátszási (playback) csatorna tetszőleges arányú kombinációjából. A DSP effektmotor még 192 kHz-es mintavételezési frekvencia mellett is képes ellátni a teljes csatornakészletet valós idejű jelfeldolgozással, elkerülve a szoftveres és DAW-alapú effekt-latenciát.

A jelfeldolgozási lánc minden egyes csatornán magában foglal egy háromsávos parametrikus ekvalizert, egy állítható meredekségű alulvágó (Low Cut) szűrőt, egy független kompresszort és expandert tartalmazó dinamikaprocesszort, valamint az automatikus jelszint-szabályozást biztosító Auto Level funkciót. A sztereó sávok esetében Mid-Side (M/S) dekódolás és fázisfordítás is rendelkezésre áll. A térhatású effektek kezelésére egy globális sztereó Reverb és Echo busz szolgál, ahová minden bemeneti és lejátszási csatorna saját FX Send szabályzóval küldhet jelet, míg a kimenetek FX Return vezérlővel fogadják a feldolgozott zengést és visszhangot.

A TotalMix FX felülete speciális ergonómiai fejlesztéseket tartalmaz a hatalmas csatornaszám kezelésére. A csatornaelrejtési opciók segítségével a felhasználók vizuálisan elrejthetik a nem használt sávokat, és komplett nézeti profilokat menthetnek el, amelyek segítségével egyetlen kattintással lehet váltani például a dobcsoportok és a teljes zenekari mátrix között. A kártya rev2 hardveres frissítésétől kezdve a DSP támogatja a Sonarworks SoundID Reference profilok közvetlen betöltését a kártya Room EQ és Crossfeed szekciójába, így a hangfalszoba-korrekció és a fejhallgatós monitorozás akusztikai beállításai teljesen a kártya hardverén futnak le a DAW és a gazdaszámítógép terhelése nélkül. Az ASIO Direct Monitoring (ADM) támogatás révén pedig az olyan professzionális DAW szoftverek, mint a Samplitude, Sequoia, Cubase és Nuendo, közvetlenül a szoftver felületéről vezérlik a TotalMix FX hardveres, közel nulla latenciájú monitorozási útvonalait.

Seamless Redundancy Operation (SRO) és üzembiztonság

A kritikus élőzenei közvetítéseknél, színházi előadásoknál és broadcast alkalmazásoknál a jelkimaradás beláthatatlan következményekkel járhat. Ezen kihívások áthidalására az RME kifejlesztette a Seamless Redundancy Operation (SRO) elnevezésű technológiát, amely a kártya mindhárom MADI vevőegységét egyetlen üzembiztos hibaeltűrő rendszerré egyesíti.

SRO üzemmódban a HDSPe MADI FX egyetlen, 64 csatornás MADI bemeneti eszközként jelenik meg a rendszerben. A kártya egyidejűleg fogadja ugyanazt a MADI adatfolyamot a két optikai és az egy koaxiális porton. Amennyiben az éppen aktív bemeneten a fizikai kábel megsérül, kihúzódik vagy a jel-összeköttetés megszűnik, a hardver automatikusan és azonnal átvált a fennmaradó két tartalék bemenet egyikére. Az átkapcsolás folyamata észrevétlen marad a felvételen vagy az élő adásban, mivel az audió adatfolyam átváltása mindössze néhány minta időtartamára korlátozódik, elkerülve a hallható pattogást vagy kiesést. Mivel az RME SteadyClock áramköre folyamatosan szinkronban tartja a vevőegységeket, az átváltás során nincs szükség a clock újraillesztésére, így a kártya két egymást követő jelkimaradást is képes zökkenőmentesen áthidalni.

A szinkronizációért és a nemkívánatos időzítési bizonytalanságok elnyomásáért az RME SteadyClock technológiája felel. A rendszer közvetlenül a bejövő MADI jelfolyamból vonja ki a referencia-órajelet, és a jittert 1 ns alatti értékre csökkenti. A kártya aktív PLL áramköre még szélsőségesen magas, 100 ns-os bejövő jitter esetén is stabil szinkronizációt biztosít, így nincs szükség külön Word Clock kábelezésre még extrém hosszú MADI vonalak esetén sem.

Latencia, ASIO teljesítmény és mérések

A HDSPe MADI FX teljesítményének egyik legfőbb mérőszáma az audioadat-átvitel késleltetése. A közvetlen PCIe buszkapcsolatnak és az optimalizált illesztőprogramnak köszönhetően a kártya képes a legkisebb, 32 mintás ASIO pufferméret mellett drives stabilan működni 44.1 és 48 kHz-es mintavételezés esetén.

A latencia két fő kategóriára osztható: a TotalMix FX-en keresztüli hardveres monitorozási latenciára és a DAW szoftveren keresztüli oda-vissza (Round-Trip Latency - RTL) késleltetésre.

A TotalMix FX szoftverben történő keverés esetén a jelátviteli latencia teljesen független a beállított ASIO puffermérettől, mivel az audió nem lép be a gazdaszámítógép operációs rendszerébe és a DAW pufferébe, hanem közvetlenül a kártya FPGA és DSP architektúráján halad át. Ez a 0.07 ms alatti érték gyakorlatilag elhanyagolható, és megegyezik a jelek levegőben való terjedési idejével kevesebb mint 2,5 centiméteres távolságon. Magasabb mintavételezési frekvencián (például 96 kHz-en) 64 mintás puffer mellett, alacsony konverter-latenciájú külső A/D-D/A átalakítókkal (például az RME M-1620 Pro egységgel) a teljes analóg-analóg oda-vissza latencia a 2.03 ms-os értéket is eléri, ami ideális környezetet teremt élő VST-sávok és virtuális hangszerek valós idejű megszólaltatásához.

Szoftveres ökoszisztéma és DIGICheck elemzőszoftver

Az HDSPe MADI FX csomagjának szerves részét képezi a DIGICheck szoftveres elemző- és mérőeszköz-készlet. Mivel az audioadatok mérése és elemzése közvetlenül a kártya hardveres FPGA áramkörein alapul, a DIGICheck használata egyetlen százaléknyi CPU-kapacitást sem von el a gazdaszámítógéptől.

A DIGICheck eszköztára magában foglal egy EBU R128 szabványnak megfelelő hangerősmérőt (Loudness Meter), amellyel a broadcast előírásoknak megfelelő integrált és pillanatnyi dinamikaértékek kísérhetők figyelemmel. A 24 bites multi-channel Peak és RMS mérőrendszer egyidejűleg képes megjeleníteni mind a 390 csatorna jelszintjét. A frekvencia-analízisről egy 30-sávos és 120-sávos valós idejű spektrumanalizátor gondoskodik, míg a sztereó kép és a fáziskorreláció vizsgálatát a Vector Audio Scope segíti. A Global Record funkció segítségével pedig a kártyára érkező nyers jelek közvetlenül lemezre írhatók egy rendkívül alacsony erőforrás-igényű, független rögzítőfelületen keresztül.

A kártya illesztőprogram-támogatása mind Windows, mind macOS környezetben mintaszerű. Az RME iparági hírnevének megfelelően az illesztőprogramok évtizedes távlatban is biztosítják a kompatibilitást az újabb operációsrendszer-frissítésekkel, ami a stúdióberuházások megtérülésének egyik legfőbb garanciája.

Összehasonlító elemzés és piaci pozicionálás

A HDSPe MADI FX egyedi helyet foglal el a professzionális audiointerfészek piacán. Bár az iparág egyre inkább a hálózati audió protokollok (Dante, AVB/Milan, Ravenna) felé mozdul el, a MADI pont-pont közötti dedikált architektúrája továbbra is verhetetlen a determinisztikus latencia, a hálózati kapcsolók (switchek) konfigurációs összetettségének hiánya és a közvetlen csatlakoztathatóság szempontjából.

Az összehasonlító adatokból jól látható, hogy a HDSPe MADI FX még az újabb generációs, hálózati alapú AoX kártyákkal szemben is jelentős előnyöket őriz meg a beépített jelfeldolgozás terén. Az AoX sorozat nem tartalmazza a TotalMix FX hardveres effektprocesszorát, így nem kínál csatornánkénti kompresszort, EQ-t és zengőt. Emiatt a HDSPe MADI FX továbbra is a legteljesebb és legönállóbb megoldást nyújtja azon stúdiók számára, ahol közvetlenül az interfész hardverén kell komplex, effektezett monitor-keverékeket előállítani.

Következtetések

Az RME HDSPe MADI FX a PCI Express alapú audiointerfészek technológiai csúcspontja. A kártya 390 csatornás kapacitása, a három független MADI busz rugalmassága és a Hammerfall Pro Audio Core dinamikus csatorna-deaktiválási eljárása olyan rendszert alkot, amely a legmagasabb szintű stúdiós és élőzenei elvárásoknak is maradéktalanul megfelel.

A kártya tervezése során alkalmazott 8 csatornás csomagalapú PCIe buszkezelés drasztikusan csökkenti a gazdaszámítógép terhelését, lehetővé téve a nagy csatornaszámú rendszerek stabil működését még alacsony pufferméretek mellett is. A Seamless Redundancy Operation (SRO) egyedülálló biztonságot nyújt a kritikus élő adások során, mivel észrevétlen, mintapontos átkapcsolást garantál három független MADI vonal között bejövő hiba esetén. A TotalMix FX 4096 csatornás keverőmátrixa a 192 kHz-en futó hardveres effektekkel kiegészülve teljesen kiváltja a külső hardveres keverőpultokat, míg a SteadyClock áramkör és a DIGICheck elemzőszoftver a legmagasabb méréstechnikai és szinkronizációs színvonalat biztosítja.

Noha a digitális audioipar egyre nagyobb mértékben nyit az Ethernet-alapú hálózati protokollok felé, az RME HDSPe MADI FX a közvetlen PCIe architektúrának, a nulla latenciájú DSP keverésnek és a rendkívül stabil illesztőprogram-támogatásnak köszönhetően a mai napig a MADI alapú stúdiókomplexumok és színházi rendszerek egyik leg megbízhatóbb és legsokoldalúbb központi elemét alkotja.
