Ubiquiti UniFi EnterpriseXG 24 (Gen1)

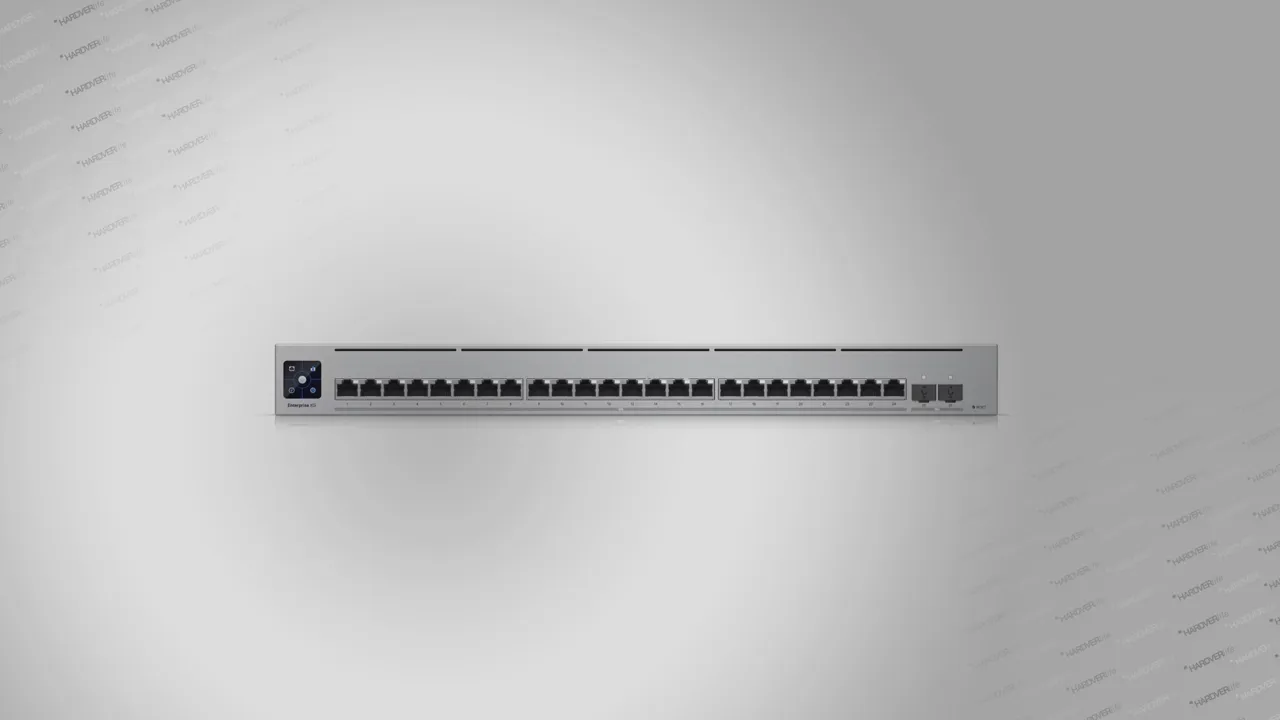

A Ubiquiti UniFi EnterpriseXG 24 (Gen1) egy professzionális, rackbe szerelhető, menedzselhető Layer 3 switch, amelyet nagy sebességű vállalati, stúdió-, szerver- és otthoni hálózatokhoz terveztek. A készülék 24 darab többsebességes 10 GbE RJ45 portot, valamint két 25 GbE SFP28 uplinket kínál, így a nagy teljesítményű munkaállomások és a hálózati gerinc között is megfelelő kapacitást biztosít.

Főbb műszaki adatok

Az adatokat a gyártó hivatalos specifikációja tartalmazza.

Portkiosztás

A switch előlapján 24 darab 10 GbE RJ45 port található. A csatlakozók automatikusan képesek kezelni a 100 Mb/s, 1 Gb/s, 2,5 Gb/s, 5 Gb/s és 10 Gb/s kapcsolatokat, ezért a régebbi gigabites eszközök fokozatosan is lecserélhetők anélkül, hogy az egész hálózatot egyszerre kellene modernizálni.

A többgigabites működés különösen hasznos lehet olyan környezetben, ahol egyszerre vannak jelen:

• 2,5 GbE-s Wi-Fi hozzáférési pontok;
• 5 GbE-s vagy 10 GbE-s munkaállomások;
• hálózati adattárolók;
• videóvágó rendszerek;
• szerverek és virtualizációs hosztok;
• nagy sebességű internetkapcsolatok.

A két SFP28 port 1, 10 vagy 25 Gb/s sebességű kapcsolatokat támogat, ezért optikai vagy megfelelő DAC-kábeles uplinkként használható. A gyártói leírás szerint 25 Gb/s-os módban a két SFP28 csatlakozó sebességkezelése korlátozott: ilyenkor a portok nem használhatók tetszőleges vegyes sebességkombinációban.

Teljesítmény

A 580 Gb/s switching capacity elméleti kapcsolási kapacitást jelent. A 290 Gb/s-os, nem blokkoló átviteli érték azt mutatja, hogy a switch megfelelő konfiguráció mellett képes a portok nagy részét torlódás nélkül kiszolgálni. A 432 Mpps forwarding rate a sok kisebb csomagot kezelő hálózatokban is erős teljesítményt jelez.

A gyakorlatban a tényleges sebességet több tényező határozza meg:

• a csatlakozó eszközök hálózati vezérlője;
• a kábelezés minősége és kategóriája;
• az alkalmazott SFP28 modul vagy DAC-kábel;
• a UniFi Network konfigurációja;
• a szerverek és adattárolók lemezrendszere;
• az alkalmazások párhuzamos adatforgalma.

A switch nagy előnye, hogy a 10 GbE nem kizárólag optikai kapcsolaton keresztül érhető el. A 10GBASE-T RJ45 portok révén a megfelelő réz Ethernet-kábelezés kihasználható, ami egyszerűbb telepítést eredményezhet olyan helyeken, ahol már Cat6 vagy ennél jobb kábelezés működik.

Layer 3 funkciók

Az EnterpriseXG 24 Layer 3 képességeket is kínál. Támogatja a helyi hálózati DHCP-szervert, a DHCP-relay működést, az inter-VLAN routingot és a statikus útvonalakat.

Ez lehetővé teszi például az alábbi hálózati felépítést:

• külön VLAN a munkaállomások számára;
• elkülönített hálózat szerverekhez és NAS-eszközökhöz;
• vendéghálózat korlátozott hozzáféréssel;
• külön IoT- vagy okosotthon-hálózat;
• dedikált kamerás vagy audiovizuális VLAN.

A switch 256 IPv4 statikus útvonalat támogat. Komplex, dinamikus routingot igénylő adatközponti környezetben ezért érdemes külön routert vagy Layer 3 core eszközt használni, míg kisebb és közepes vállalati hálózatokban a beépített funkciók sok feladatra elegendők lehetnek.

Layer 2 és biztonság

A készülék széles Layer 2 szolgáltatáskészletet kínál. Elérhető benne az LACP-alapú portaggregáció, az STP és RSTP hurokvédelem, a QoS DSCP-kezeléssel, az IGMP snooping, a porttükrözés, a jumbo frame és a VLAN-alapú szegmentáció.

Biztonsági és hozzáférés-szabályozási lehetőségei közé tartozik:

• 802.1X portvezérlés;
• IP-alapú és MAC-alapú ACL;
• DHCP snooping és DHCP guarding;
• eszközelkülönítés;
• port isolation;
• MAC-cím alapú portkorlátozás;
• broadcast- és multicast-forgalom korlátozása;
• storm control;
• hálózati szegmensek közötti izoláció.

Ezek a funkciók különösen irodai, oktatási, vendéglátóipari és kisebb vállalati hálózatokban hasznosak, ahol a teljesítmény mellett a hálózati hozzáférések szabályozása is fontos.

UniFi menedzsment

A switch a UniFi Network rendszerrel kezelhető. A gyártó specifikációja szerint legalább a UniFi Network 6.1.67-es verziója szükséges.

A UniFi kezelőfelülete egy központi rendszerben képes megjeleníteni:

• a switch portállapotait;
• a csatlakoztatott klienseket;
• a VLAN-konfigurációkat;
• a forgalmi adatokat;
• a hibákat és riasztásokat;
• a firmware-frissítéseket;
• a portprofilokat;
• a hálózati topológiát.

A működéshez UniFi Network Server, Cloud Key, UniFi Gateway vagy más kompatibilis vezérlési környezet használható. A menedzsment előnye akkor érvényesül igazán, ha a hálózatban több UniFi switch, hozzáférési pont vagy gateway dolgozik.

Kijelző és AR menedzsment

Az előlapon 1,3 hüvelykes érintőképernyő található. A kijelzőn alapvető rendszer- és kapcsolat-információk jeleníthetők meg, így egyszerű ellenőrzésekhez nem feltétlenül szükséges azonnal belépni a webes kezelőfelületre.

A készülék Ethernet AR funkciót is támogat. A UniFi mobilalkalmazásával a hálózati eszközök kezelése és az információk megjelenítése kényelmesebbé válhat, különösen telepítés vagy hibakeresés közben.

Tápellátás és redundancia

Az EnterpriseXG 24 belső, 100 wattos AC/DC tápegységet használ, és 100–240 voltos váltóáramú bemenetről működik. A maximális fogyasztása 100 watt.

A switch támogatja a UniFi SmartPower Redundant Power System, vagyis az USP-RPS használatát. Ennek segítségével külső tartalék tápellátás kapcsolható a készülékhez, amely csökkenti a belső tápegység meghibásodásából eredő kiesés kockázatát.

Fontos szempont, hogy a modell nem PoE-képes. A hálózati eszközök, például Wi-Fi hozzáférési pontok, IP-kamerák vagy VoIP-telefonok tápellátásához külön PoE switch, PoE-injektor vagy más tápellátási megoldás szükséges. A gyártó külön jelzi, hogy a készülék nem kompatibilis az új E7 hozzáférési pontok PoE++ követelményeivel.

Hűtés és fizikai kialakítás

A készülék 1U magas rackes kivitelű, mérete 442 × 285 × 44 milliméter. A támogatott rackmélység 400 és 1200 milliméter között van, a burkolat SGCC acélból készül.

A 100 wattos maximális fogyasztás egy 24 portos, 10 GbE-képes switchnél mérsékeltnek számít, ugyanakkor a nagy sebességű hálózati vezérlők és az aktív hűtés miatt a készülék nem teljesen passzív, nappaliba szánt eszköz. Rackben, szerverhelyiségben vagy jól szellőző hálózati szekrényben célszerű elhelyezni.

A gyártó -5 és 40 °C közötti üzemi hőmérsékletet, valamint 10–95 százalék közötti, nem kondenzáló páratartalmat ad meg. Az elektrosztatikus kisülésekkel szembeni védelem levegőben ±16 kV, érintkezés esetén ±12 kV.

Mire ajánlható?

Az EnterpriseXG 24 (Gen1) jó választás lehet az alábbi helyzetekben:

• 10 GbE-s munkaállomásokból álló szerkesztőségi vagy kreatív stúdióhálózat;
• nagy sebességű NAS- és szerverkapcsolatok;
• virtualizációs környezet;
• több 2,5, 5 és 10 GbE-s kliens egyidejű kezelése;
• 25 Gb/s-os optikai uplinket igénylő hálózati gerinc;
• UniFi-alapú vállalati vagy haladó otthoni infrastruktúra;
• videóvágás, nagy méretű projektfájlok és központi tárhely használata.

A 10 GbE RJ45 portok miatt a modell különösen érdekes lehet olyan felhasználóknak, akiknek a hálózatában sok réz Ethernet-kapcsolatra van szükség. A két 25 GbE SFP28 csatlakozó megfelelő tartalékot ad a szerverek vagy a core hálózat irányába.

Korlátok

A legfontosabb hiányosság a PoE teljes hiánya. Wi-Fi hozzáférési pontok, kamerák és más PoE-eszközök telepítésekor külön tápellátási infrastruktúrával kell számolni.

A Gen1 modell Layer 3 funkciói hasznosak, de a specifikációban szereplő statikus routing alapján nem teljes értékű, nagyvállalati dinamikus routing-platformként érdemes kezelni. Komolyabb hálózati architektúrában a routing, a tűzfal és a WAN-feladatok külön eszközön kaphatnak helyet.

A 10 GbE-s rézportokhoz megfelelő kábelezésre van szükség. Rövidebb szakaszokon a Cat6 kábel is elegendő lehet, hosszabb vagy zajos környezetben azonban a kábelminőség, a csatlakozók és a telepítés módja közvetlenül befolyásolja a stabilitást.

Zárógondolatok

A Ubiquiti UniFi EnterpriseXG 24 (Gen1) erős, nagy sűrűségű 10 GbE switch, amelyet a 24 darab többgigabites RJ45 port és a két 25 GbE SFP28 uplink tesz különlegessé. A 290 Gb/s-os nem blokkoló kapacitás, a Layer 3 szolgáltatások, a UniFi központi menedzsment és az USP-RPS-támogatás komoly hálózati infrastruktúrát tesz lehetővé.

A modell azoknak ajánlható, akiknek valóban szükségük van sok 10 GbE-s rézportra, és a PoE-funkciót külön meg tudják oldani. Klasszikus gigabites irodai hálózatba túlméretezett lehet, 10 GbE-s NAS-, szerver- és munkaállomás-környezetben viszont a képességei jól kihasználhatók.
