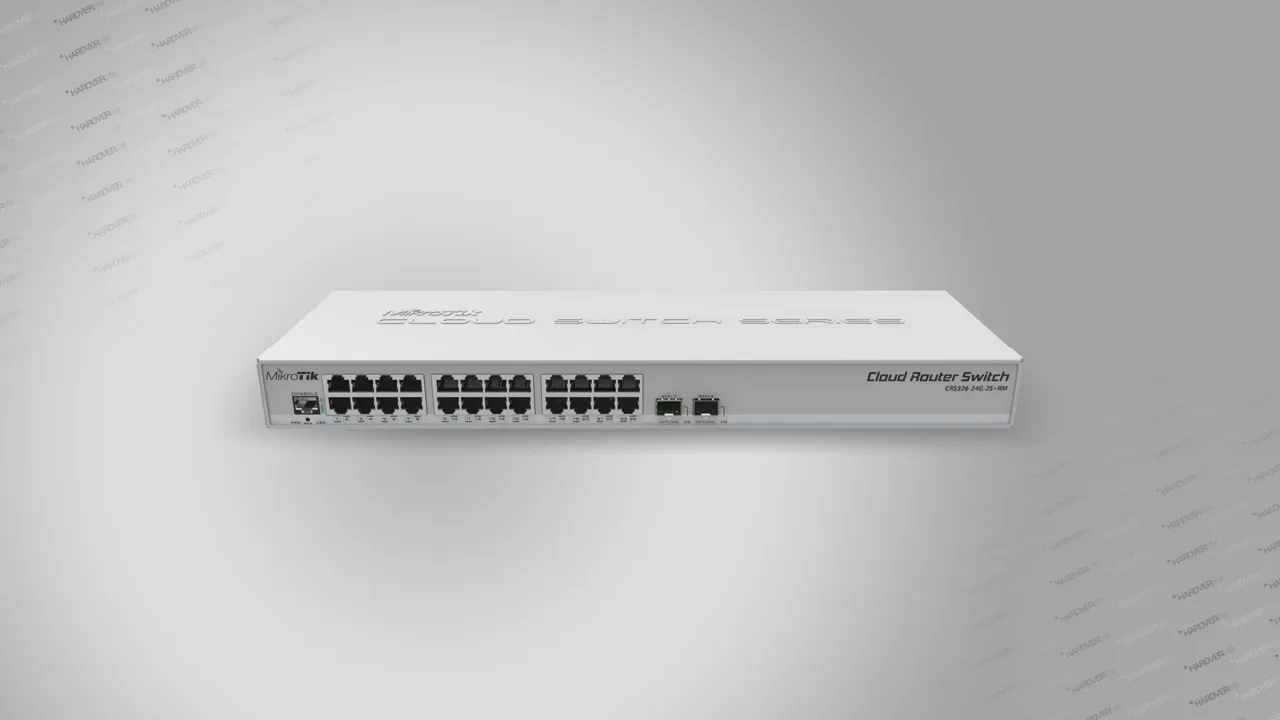

MikroTik CRS326-24G-2S+RM bemutató

A MikroTik CRS326-24G-2S+RM egy 24 portos, menedzselhető gigabites switch, amelyet elsősorban irodai, otthoni szerveres, kisvállalati és rackes hálózatokhoz terveztek. A készülék két 10 gigabites SFP+ foglalatot, RouterOS- és SwOS-támogatást, valamint teljes méretű, 1U magas rackházat kínál.

Főbb műszaki adatok

A specifikációkat a gyártó jelenlegi termékoldala és hivatalos dokumentációja alapján adtam meg.

Portkiosztás

A switch előlapján 24 darab hagyományos RJ45 Ethernet-port található. Ezekhez számítógépek, szerverek, nyomtatók, hozzáférési pontok, IP-kamerák, NAS-ok és egyéb hálózati eszközök csatlakoztathatók.

A két SFP+ foglalat nagyobb sebességű uplinkként használható. Megfelelő optikai modullal vagy DAC-kábellel 10 gigabites kapcsolat építhető ki például egy szerver, egy NAS, egy másik switch vagy egy router felé. A foglalatok hagyományos, 1,25 gigabites SFP-modulokkal is működnek, ezért a felhasználó szabadabban választhat optikai vagy réz alapú összeköttetést.

A készüléken nincs beépített Wi-Fi, USB-port vagy PoE-kimenet. A passzív PoE itt a switch tápellátására szolgál, így a hálózati végpontok áramellátását külön PoE-switch, injektor vagy hozzáférési pont biztosíthatja.

RouterOS és SwOS

A CRS326-24G-2S+RM egyik legfontosabb sajátossága a dual-boot működés. A készülék két különböző MikroTik operációs rendszerrel használható:

• SwOS: egyszerűbb, switchközpontú kezelőfelület, amely gyorsan beállítható VLAN-okhoz, portkezeléshez, forgalomtükrözéshez és sávszélesség-korlátozáshoz.
• RouterOS: összetettebb rendszer, amely fejlettebb routing-, tűzfal-, VPN-, QoS- és Layer 3-funkciókat kínál.

A gyártó szerint SwOS használható akkor, ha a készülék főként klasszikus menedzselhető switchként működik. RouterOS választása akkor indokolt, ha a CRS326 bizonyos routing- vagy Layer 3-feladatokat is ellát. Az operációs rendszer RouterOS-ból, SwOS-ból vagy a RouterBOOT betöltőmenüjéből választható ki.

SwOS előnyei

A SwOS kezelőfelülete azoknak lehet kényelmes, akik elsősorban switchfunkciókat szeretnének konfigurálni. A fontosabb lehetőségek közé tartozik:

• portok engedélyezése és tiltása;
• VLAN-ok és trunkkapcsolatok beállítása;
• MAC-cím alapú szűrés;
• porttükrözés;
• sávszélesség-korlátozás;
• portstatisztikák és forgalomfigyelés;
• alapvető link- és hibainformációk megjelenítése.

RouterOS előnyei

RouterOS alatt a készülék lényegesen többre képes egy hagyományos menedzselhető switchnél. Beállítható például:

• VLAN-alapú hálózati szegmentáció;
• Layer 3 routing;
• IP-címes szűrés;
• statikus útvonalak;
• tűzfalszabályok;
• DHCP-szolgáltatás;
• VPN-kapcsolatok;
• queue-alapú forgalomszabályozás;
• összetettebb monitoring és automatizálás.

Fontos szempont, hogy a CRS326 hardveres switchchipje biztosítja a nagy sebességű Layer 2-forgalmat, miközben az összetettebb RouterOS-feladatok a beépített processzorra támaszkodhatnak. Nagy terhelésű routing, sok tűzfalszabály vagy intenzív VPN-forgalom esetén ezért érdemes külön routert használni, a CRS326-ot pedig switchként üzemeltetni.

VLAN és hálózati szegmentáció

A készülék jól használható több logikai hálózat kialakítására. VLAN-okkal elválasztható például:

• a munkaállomások hálózata;
• a vendéghálózat;
• a szerverek és NAS-ok szegmense;
• az IP-kamerák rendszere;
• az okosotthon-eszközök hálózata;
• a menedzsmentforgalom.

A két SFP+ uplink miatt a VLAN-trunkok nagyobb sebességű gerinckapcsolaton továbbíthatók. Ez különösen hasznos akkor, ha több gigabites szerver, Wi-Fi-hozzáférési pont vagy másik switch kapcsolódik a hálózat központjához.

A VLAN-konfiguráció RouterOS alatt részletesebb és rugalmasabb, SwOS alatt pedig egyszerűbb kezelési logikát kínál. A gyakorlatban érdemes előre megtervezni, hogy mely portok lesznek access-, trunk- vagy menedzsmentportok, mert hibás VLAN-beállítás esetén könnyen megszakadhat a hálózati elérés.

Teljesítmény

A 24 gigabites port nem blokkoló Layer 2-switching architektúrát használ. A MikroTik gyártói mérési adatai szerint a kapcsolási kapacitás elméleti maximuma 88 Gbps Layer 1-szinten, míg a Layer 2 forwarding kapacitása 86,855.7 Mbps értéket érhet el a megadott tesztkonfigurációban.

A két 10 gigabites SFP+ port összesen 20 Gbps névleges uplinkkapacitást ad. Ez megfelelő tartalékot biztosíthat egy 24 portos gigabites hálózat számára, különösen akkor, ha a forgalom több szerver, NAS vagy hozzáférési pont között koncentrálódik.

A tényleges routingteljesítmény eltérhet a switchchip Layer 2-eredményeitől. A gyártó mérési táblázata külön kezeli a hardveres switchinget, a bridge-szabályokat, az IP-routingot, a queue-kat és az IP-szűrőszabályokat, ezért RouterOS alatt az aktív funkciók mennyisége közvetlenül befolyásolhatja az átviteli sebességet.

Rackes kialakítás

A 443 × 144 × 44 milliméteres ház szabványos 1U rackhelyre szerelhető. A mellékelt rackfülek felszerelése után a készülék szerverállványban, patchszekrényben vagy hálózati rackben is elhelyezhető. Asztali használatra is alkalmas, bár a rackes kialakítás miatt elsősorban rendezett, központi hálózati környezetbe illik.

A passzív hűtés előnye a ventilátor hiánya, ezért a switch működés közben csendes. A rackben megfelelő légáramlást érdemes biztosítani, különösen akkor, ha a készülék több 10 gigabites modullal és folyamatosan nagy forgalommal dolgozik.

A gyártó beltéri használatra, száraz és megfelelően szellőző környezetbe ajánlja a készüléket. Az IP20 védelem alapján víz és magas páratartalom ellen nem védett.

Tápellátás és redundancia

A CRS326-24G-2S+RM kétféleképpen táplálható:

• a DC tápcsatlakozón keresztül 10–30 V egyenfeszültséggel;
• passzív PoE segítségével 10–30 V egyenfeszültséggel.

A két bemenet egyidejű használata tápredundanciát is lehetővé tesz. A dokumentáció szerint a készülék a magasabb feszültségű forrást használja, annak kiesése esetén pedig a másik bemenetre válthat, feltéve, hogy mindkét tápforrás a támogatott tartományon belül marad.

A maximális fogyasztás 24 watt. Ez a gyártói felső érték, amelyet a modulok, a forgalom és a működési körülmények is befolyásolhatnak.

Kezelés és telepítés

RouterOS alatt a beállítás WebFig böngészőből vagy WinBox alkalmazással végezhető el. A hivatalos gyorsindítási útmutató szerint a készülék kezdeti elérése jellemzően a 192.168.88.1 címen történik, szükség esetén pedig a WinBox szomszédkereső funkciója MAC-cím alapján is megtalálhatja az eszközt.

A készülék RJ45 soros konzolportot is kapott. Ennek alapértelmezett paramétere 115200 bit/s, 8 adatbit, 1 stopbit és paritás nélküli kommunikáció. A konzol helyreállítási, hibakeresési és kezdeti konfigurációs helyzetekben lehet hasznos.

A RouterBOOT resetgomb többféle helyreállítási műveletet támogat. Segítségével visszaállítható a konfiguráció, törölhető a teljes beállítás, illetve Netinstall-alapú újratelepítés is indítható.

Kinek ajánlható?

A CRS326-24G-2S+RM jó választás lehet:

• 24 vagy annál kevesebb vezetékes végponttal rendelkező irodák számára;
• otthoni szerver- és NAS-rendszerekhez;
• rackes gamer- vagy tartalomkészítő-munkaállomások mellé;
• VLAN-okkal tagolt okosotthon-hálózatokhoz;
• kisebb vállalati hálózatok központi switchjeként;
• 10 gigabites szerver- és switch-uplinkek kialakításához;
• olyan felhasználóknak, akik a SwOS egyszerűségét vagy a RouterOS rugalmasságát keresik.

A modell különösen akkor érdekes, ha a 24 gigabites port mellett szükség van 10 gigabites uplinkre. A két SFP+ foglalat jelentősen rugalmasabbá teszi a hálózat bővítését egy kizárólag gigabites switchhez képest.

Mire érdemes figyelni?

A készülék kiválasztásakor néhány korlátozást is érdemes figyelembe venni:

• A 24 RJ45-port legfeljebb gigabites kapcsolatot kínál, 2,5 vagy 5 gigabites rézport nincs rajta.
• Az SFP+ foglalatokhoz külön optikai modul, DAC-kábel vagy kompatibilis SFP/SFP+ adapter szükséges.
• A passzív PoE tápellátás nem azonos az aktív 802.3af, 802.3at vagy 802.3bt szabvánnyal.
• A RouterOS összetett konfigurációja kezdők számára meredekebb tanulási görbével jár.
• Komoly routing- vagy VPN-terheléshez célszerű erősebb, dedikált MikroTik routert választani.
• IP20-as, beltéri eszközről van szó, amelyet száraz, szellőző helyen kell használni.

Zárógondolatok

A MikroTik CRS326-24G-2S+RM egy sokoldalú, csendes és jól bővíthető rackes switch. A 24 gigabites Ethernet-port, a két 10 gigabites SFP+ uplink és a RouterOS/SwOS dual-boot kombinációja miatt egyszerű Layer 2-switchként és fejlettebb hálózati feladatokra alkalmas eszközként is bevethető.

A legjobb felhasználási terület egy olyan hálózat, ahol sok gigabites végpont működik, miközben a szerverek, NAS-ok vagy a hálózati gerinc felé már szükség van 10 gigabites kapcsolatra. A RouterOS rugalmassága komoly lehetőségeket ad, a SwOS pedig gyorsabb és áttekinthetőbb út lehet a klasszikus switchfunkciók beállításához.
